パイロウォールスリム
認定番号 ／ FP060NP-0393
| 製品名 | パイロウォールスリム |
|---|---|
| 認定番号 | FP060NP-0393 |
| 区分 | 1時間耐火間仕切壁 |
| 最大寸法 | W 1,800ミリ × H 3,000ミリ （ガラス1枚の最大見付寸法） |
| 見付・見込 | 枠見付 25ミリ以上 ／ 枠見込 120ミリ以上 ／ 方立見付 32ミリ以上 |
| ガラス | けい酸ソーダ入り積層ガラス 23ミリ |
| 仕上げ | スチール・ステンレス |
特長
・ 目立ちにくい極細フレームのガラス壁
・ 最大ガラス見付寸法 W1,800ミリ × H3,000ミリの大きく連続した開口が可能
・ ワイド方向の連窓に制限はなく、エンドレスの構成が可能
・ 方立（連結部）の最小見付は 32ミリ
・ 板ガラスとけい酸ソーダを交互に重ねた特殊構造の積層ガラスにより、火災時の強烈な輻射熱を遮断し、安全な避難を実現

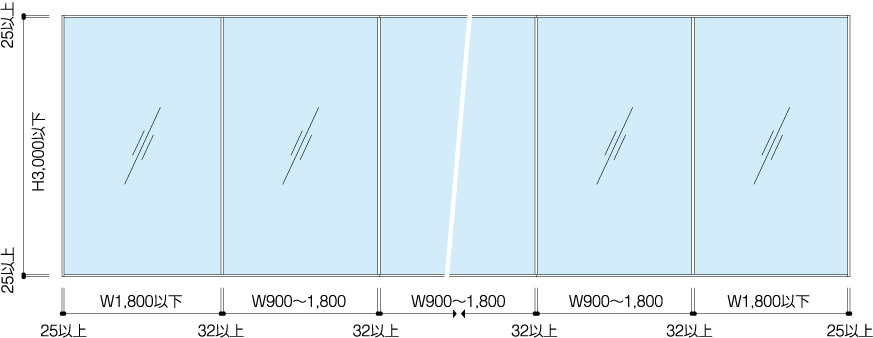

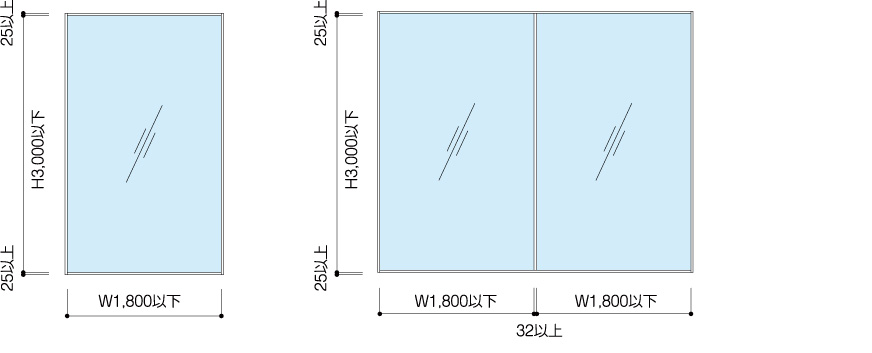

姿 図

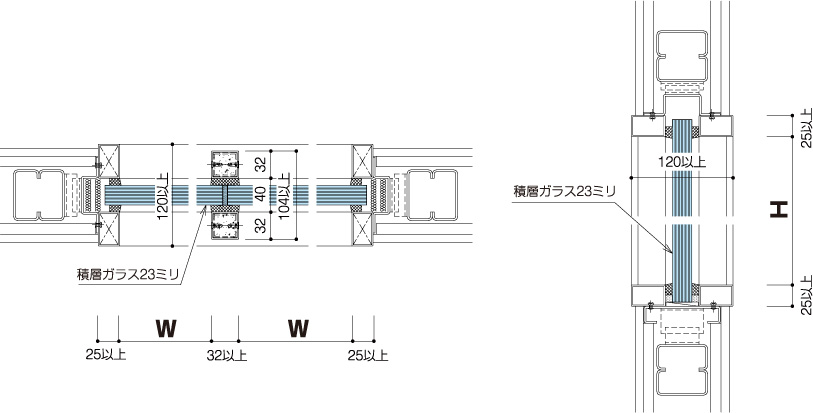

断 面 図
| FP060NP-0393 | ||
|---|---|---|
| ガラス1枚の最大寸法 | 単窓・2連窓 | 多連窓（3連以上） |
| W 1,800 × H 3,000 | 両端部：W 200〜1,800 × H 3,000 中間部：W 900〜1,800 × H 3,000 |
|
| 四周枠 | 見付 | 見込 |
| 25以上 | 120以上 | |
（単位mm）
