パイロスリムスクリーン

認定番号 / EA-0100

製品名 パイロスリムスクリーン
認定番号 EA-0100
品種 はめ殺し窓
区分 特定防火設備
最大寸法 W 2,100ミリ × H 2,850ミリ (ガラス1枚の最大見付寸法)
見付・見込 方立見付 54ミリ以上 / 枠見込 60ミリ以上
ガラス 耐熱強化ガラス 8・10・12ミリ
仕上げ スチール・ステンレス

特長

・ 鋼材をフレームに用いた、極細タイプの防火スクリーン
・ 方立(連結部)の最小見付寸法は 54ミリ
・ 最大ガラス見付寸法 W 2,100ミリ × H 2,850ミリ の大きな開口が可能
・ 上枠と縦枠にはガラス押縁がなく、天井や壁とのチリを最小限とすることが可能
・ 防火性能と耐衝撃性能を兼ね備えた耐熱強化ガラスを採用(厚み 8・10・12ミリ)
・ 表面仕上げは塗装、ステンレスが可能

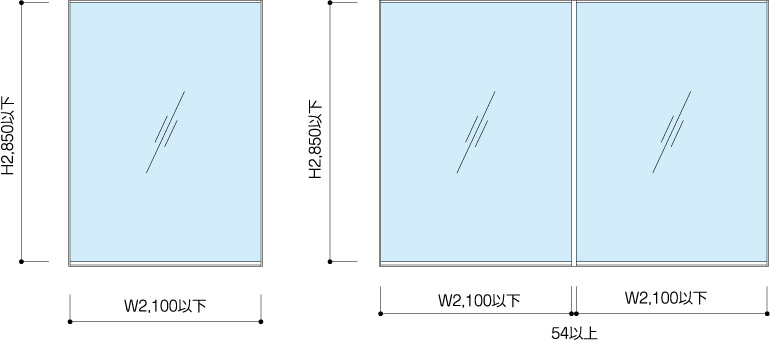

姿 図

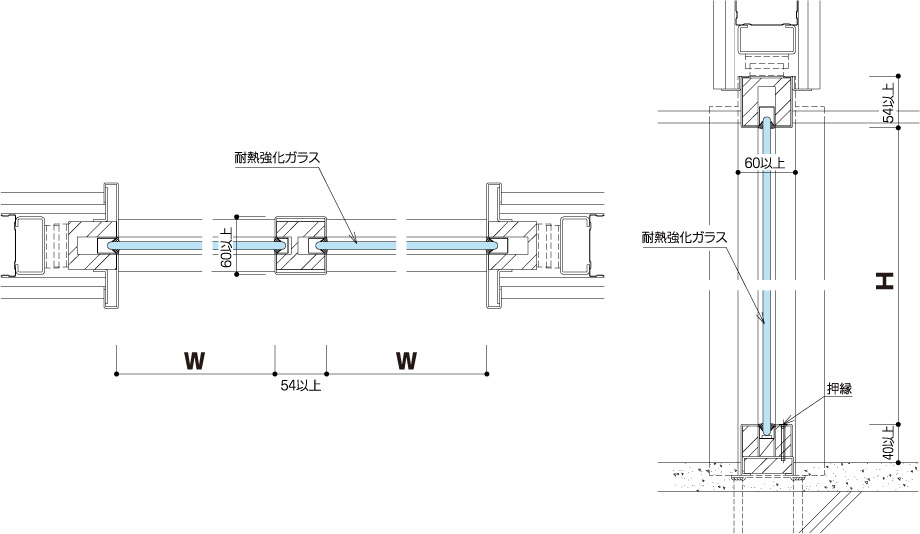

断 面 図

EA-0100
ガラス1枚の最大寸法 W 2,100 × H 2,850
枠見付 54以上
枠見込 60以上

(単位mm)
