スリムスクリーンF+（エフプラス）
認定番号 ／ EA-0539 ／ EA-0516
| 製品名 | スリムスクリーンF+（エフプラス） |
|---|---|
| 認定番号 | EA-0539 |
| 品種 | ２連はめ殺し窓 |
| 区分 | 特定防火設備 |
| 最大寸法 | W 1,567ミリ × H 3,000ミリ（ガラス１枚の最大見付寸法） |
| 見付・見込 | 枠見付25ミリ以上／枠見込70ミリ以上 |
| ガラス | 耐熱結晶化合わせガラス（4ミリ＋4ミリ・5ミリ＋5ミリ） 商品名：ファイアライトプラス（日本電気硝子製） |
| 仕上げ | スチール・ステンレス |
特長
・ 衝撃安全性をプラスした耐熱合わせガラスを採用
・ 方立（連結部）の最小見付寸法は極細30ｍｍ
・ 最大ガラス見付寸法W1,567×H3,000
・ 上下及び縦枠に押縁がなく、天井や壁とのチリを最小限にすることが可能
・ 表面仕上げは塗装、ステンレスが可能
・ 規格品、角出し角パイプを使用することでシャープな枠構成が可能
| 製品名 | スリムスクリーンF+（エフプラス） | |
|---|---|---|
| 認定番号 | EA-0516 | |
| 品種 | はめ殺し窓 | |
| 区分 | 特定防火設備 | |
| 最大寸法 | W 1,570ミリ × H 3,000ミリ | |
| 見付・見込 | 枠見付25ミリ以上／枠見込70ミリ以上 | |
| ガラス | 耐熱結晶化合わせガラス（4ミリ＋4ミリ・5ミリ＋5ミリ） 商品名：ファイアライトプラス（日本電気硝子製） |
|
| 仕上げ | スチール・ステンレス | |
特長
・ 防火性能と安全性を兼ね備えた耐熱合わせガラスを採用
・ 最大ガラス見付寸法W1,567×H3,000
・ 表面仕上げは塗装、ステンレスが可能
・ 規格品、角出し角パイプを使用することでシャープな枠構成が可能

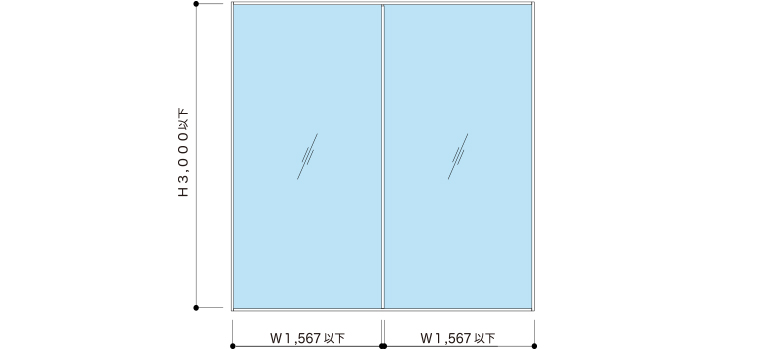

姿 図
EA-0539
EA-0516

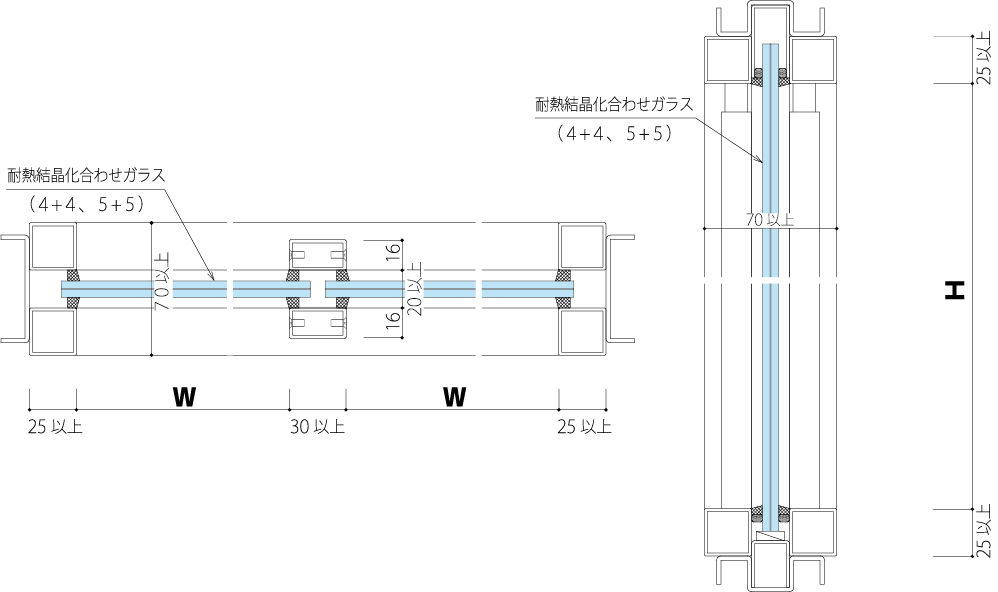

断 面 図
| EA-0539 | |
|---|---|
| ガラス1枚の最大寸法 | W 1,567 × H 3,000 |
| 見付 | 25以上 |
| 見込 | 70以上 |
（単位mm）
| EA-0516 | |
|---|---|
| ガラス1枚の最大寸法 | W 1,570 × H 3,000 |
| 見付 | 25以上 |
| 見込 | 70以上 |
（単位mm）
