スリムスライド

認定番号 / EA-0177

製品名 スリムスライド
認定番号 EA-0177
品種 片引きドア
区分 特定防火設備
最大寸法 W 2,530ミリ × H 2,200ミリ
見付・見込 枠見付 30ミリ以上 / 枠見込 150ミリ以上 / ドア厚 44ミリ以上
ガラス 超耐熱結晶化ガラス 5ミリ
仕上げ スチール・ステンレス

特長

・ 手動式(上吊式半自動タイプ)片引き框ドア
・ 床面にレールや溝の必要なし
・ 煙や熱感知器設備と連動し、常時開放が可能
・ スリット窓、腰フラッシュタイプも可能
・ 超耐熱結晶化ガラスを採用(厚み 5ミリ:透明タイプ、かすみ柄)
・ 表面仕上げは塗装、ステンレスが可能

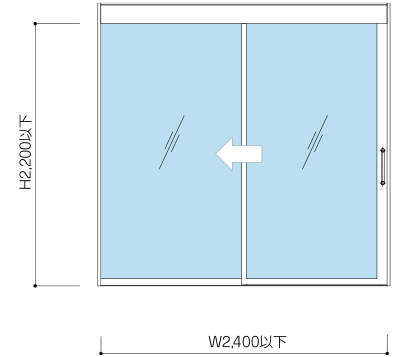

姿 図

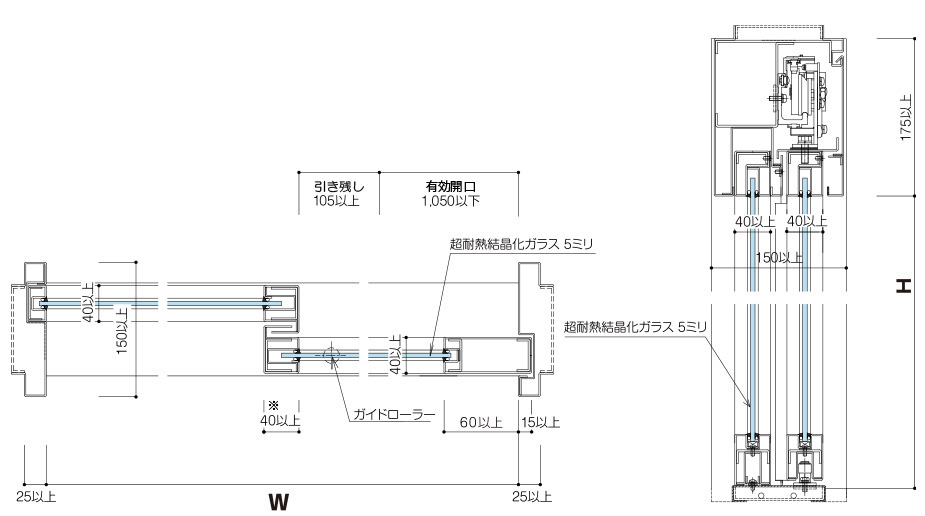

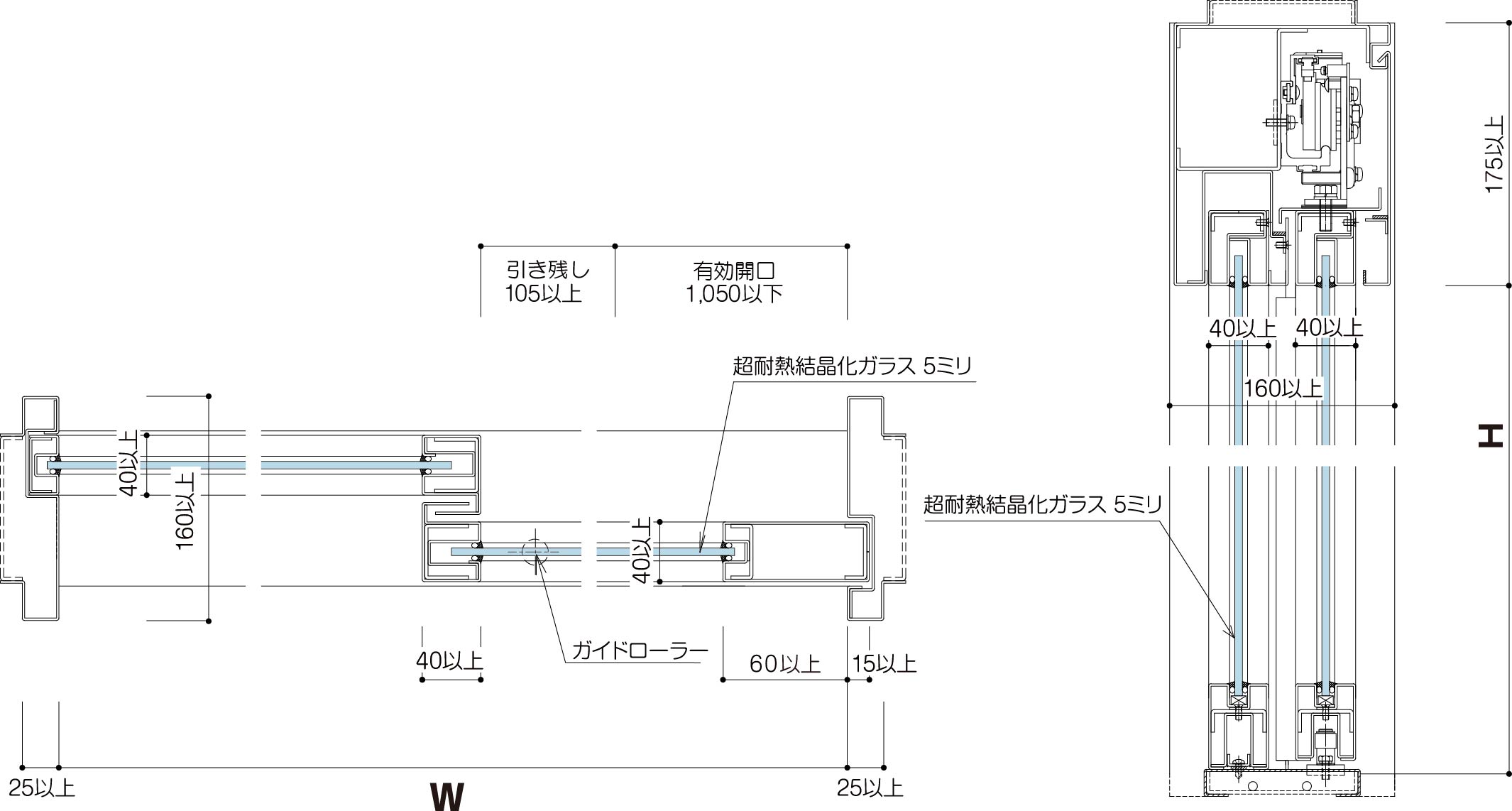

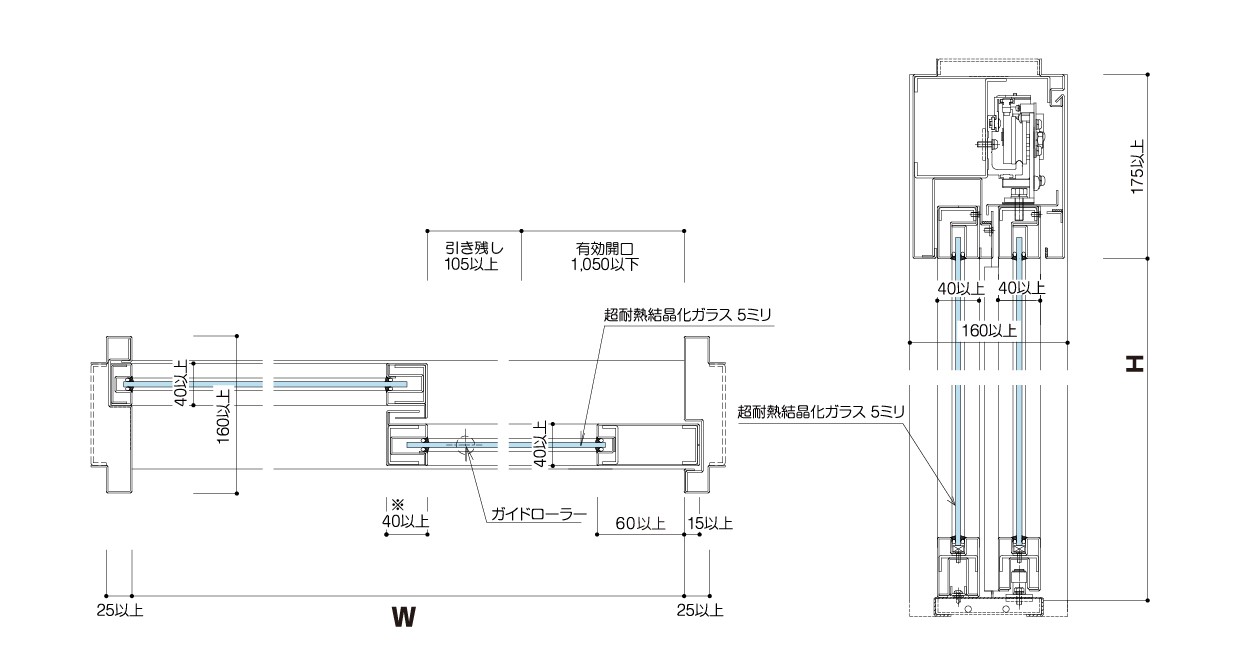

断 面 図

片引きドア EA-0177
最大寸法 W 2,530 × H 2,200
框見付 召合わせ部:50以上
戸先:50以上(閉鎖時)
ドア厚 44以上
枠見付 30以上
枠見込 150以上

(単位mm)
