パイロガラスドア

認定番号 ／ EA-0040 ／ EA-0072

パイロガラスドアスタンダード

認定番号 ／ EA-0527 ／ EA-0438

パイロガラスドアEA-0580

認定番号 ／ EA-0580

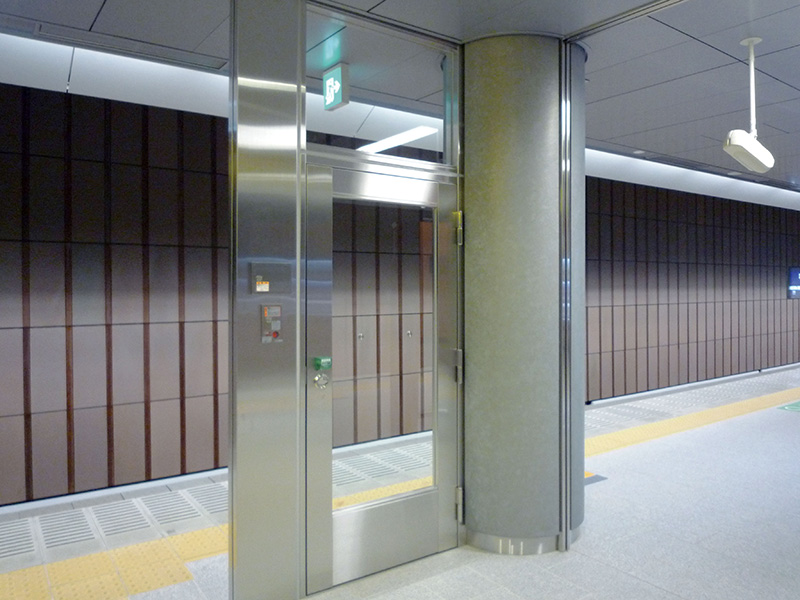

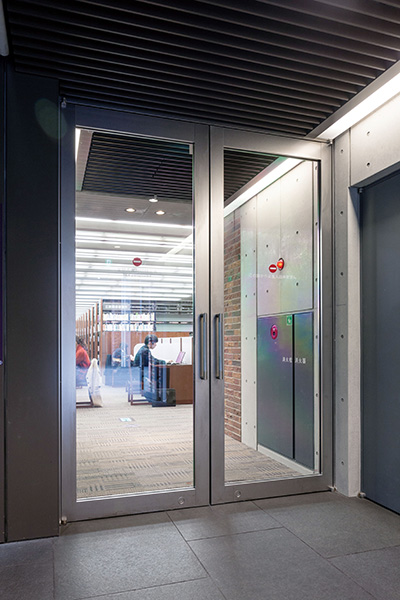

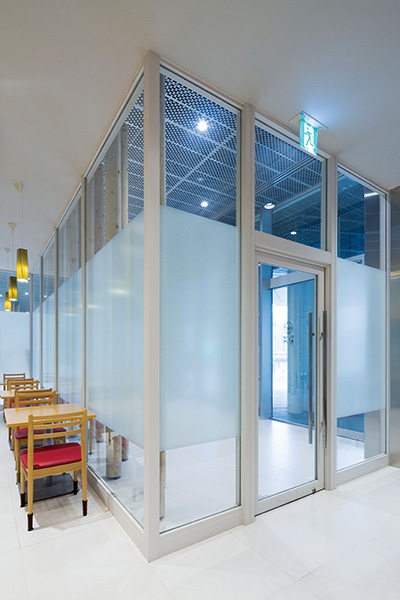

パイロガラスドア

製品名 パイロガラスドア
認定番号 EA-0040 EA-0072
品種 両開きドア 片開きドア
区分 特定防火設備 特定防火設備
最大寸法 W 2,070ミリ × H 2,700ミリ W 1,200ミリ × H 2,700ミリ
見付・見込 框見付 80ミリ以上／ドア厚 50ミリ以上
枠見付25ミリ以上／枠見込100ミリ以上		 框見付 80ミリ以上／ドア厚 50ミリ以上
枠見付25ミリ以上／枠見込100ミリ以上
ガラス 耐熱強化ガラス 8・10・12ミリ 耐熱強化ガラス 8・10・12ミリ
仕上げ スチール・ステンレス スチール・ステンレス

特長

・ パイロガラススクリーン（FIX窓）との連結が可能な、細框のガラス防火戸
・ 最小見付寸法 80ミリの細框ドアを実現
・ ドア高さ 2,700ミリの大寸法
・ 押棒が自由に選択可能
・ 沓摺形状が選べ、フラット床も可能
・ 表面仕上げは塗装、ステンレスが可能

姿　図

断　面　図

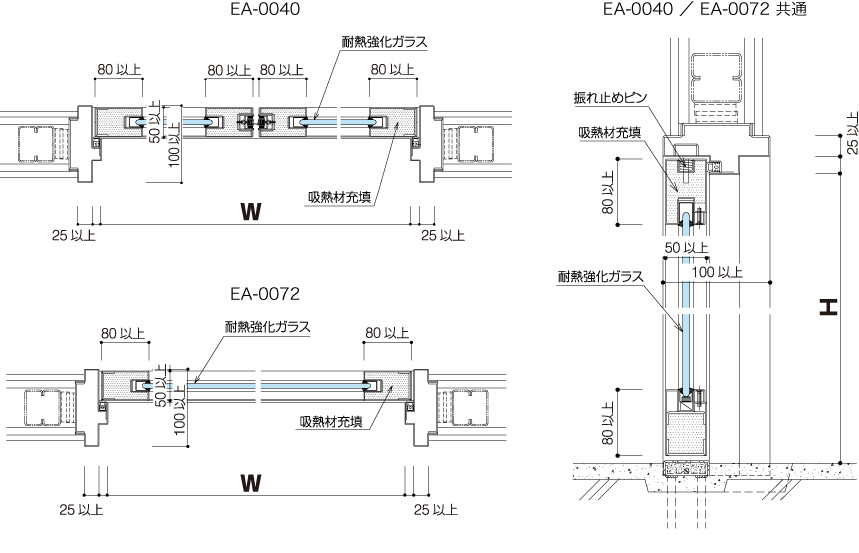

両開きドア　EA-0040
最大寸法 W 2,070 × H 2,700
框見付 80以上
ドア厚 50以上
枠見付 25以上
枠見込 100以上

（単位mm）

片開きドア　EA-0072
最大寸法 W 1,200 × H 2,700
框見付 80以上
ドア厚 50以上
枠見付 25以上
枠見込 100以上

（単位mm）

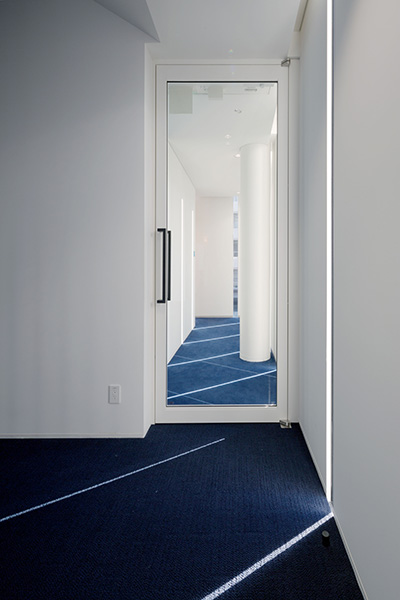

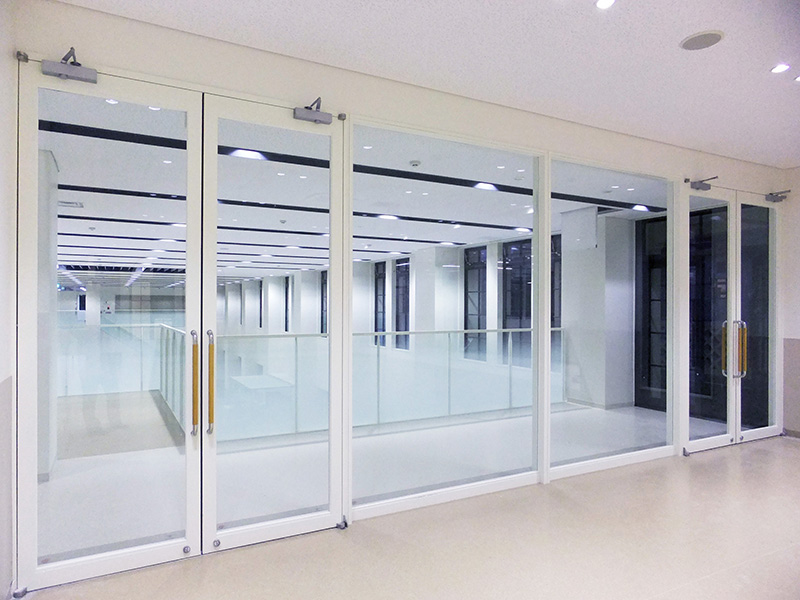

パイロガラスドア スタンダード

製品名 パイロガラスドア スタンダード
認定番号 EA-0527 EA-0438
品種 両開きドア 片開きドア
区分 特定防火設備 特定防火設備
最大寸法 W2,210ミリ×H2,210ミリ W 1,000ミリ × H 2,200ミリ
見付・見込 框見付120ミリ以上(上下)・100ミリ以上(縦)／ドア厚50ミリ以上
枠見付25ミリ以上／枠見込100ミリ以上		 框見付120ミリ以上(上下)・100ミリ以上(縦)／ドア厚50ミリ以上
枠見付25ミリ以上／枠見込100ミリ以上
ガラス 耐熱強化ガラス8・10・12ミリ 耐熱強化ガラス 8・10・12ミリ
仕上げ スチール・ステンレス スチール・ステンレス

特長

・ シンプルなデザインで汎用性に優れた普及タイプの開き框ドア
・ 防火性能と耐衝撃性能を兼ね備えた耐熱強化ガラスを採用
・ コンシールドタイプのドアクローザーが選択可能
・ ドアクローザーのほか、フロアヒンジ、オフセットパワーヒンジ、オート丁番も選択可能
・ 沓摺形状が選べ、フラット床も可能

姿　図

断　面　図

　

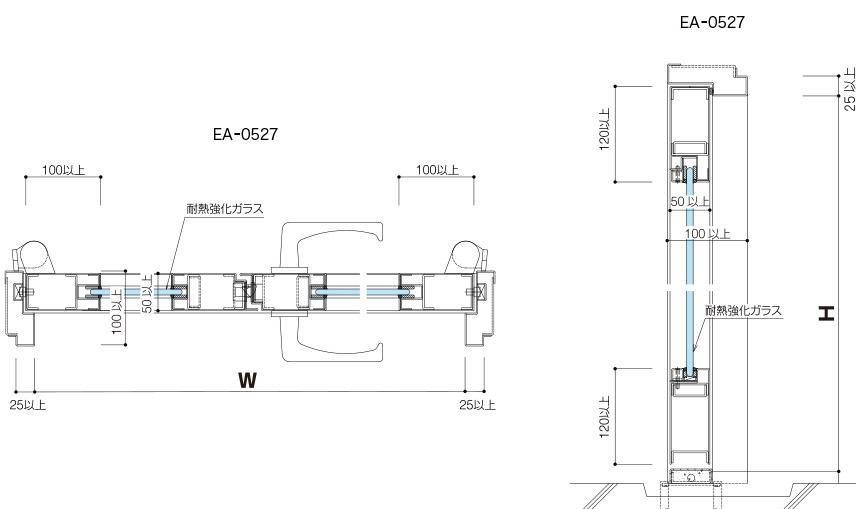

両開きドア　EA-0527
最大寸法 W 2,210 × H 2,210
框見付 上下 120以上
タテ 100以上
ドア厚 50以上
枠見付 25以上
枠見込 100以上

（単位mm）

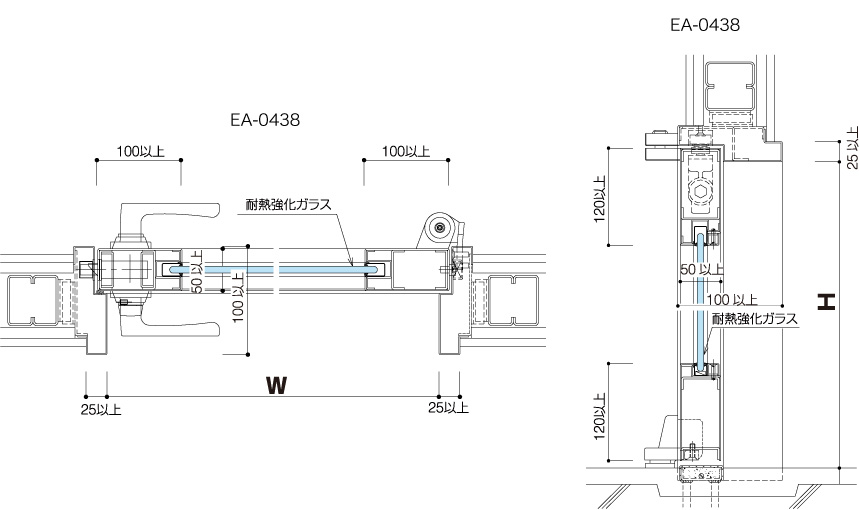

片開きドア　EA-0438
最大寸法 W 1,000 × H 2,200
框見付 上下 120以上
タテ 100以上
ドア厚 50以上
枠見付 25以上
枠見込 100以上

（単位mm）

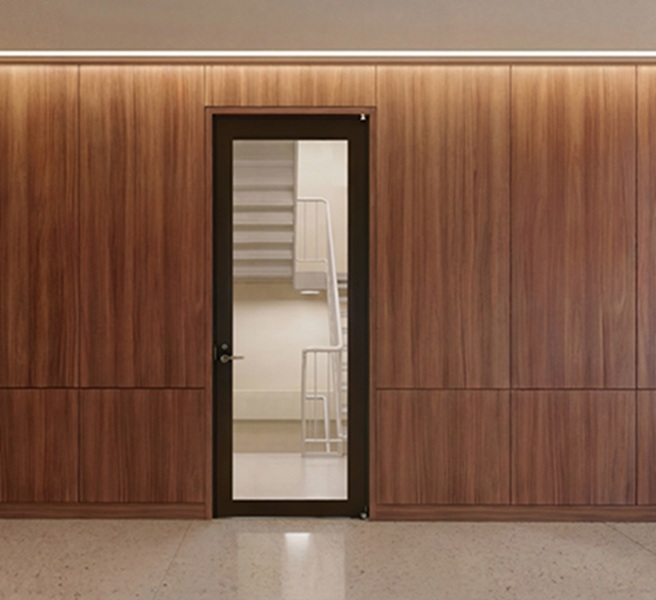

パイロガラスドア　EA-0580

製品名 パイロガラスドア EA-0580
認定番号 EA-0580
品種 片開きドア
区分 特定防火設備
最大寸法 W 1,100ミリ × H 2,700ミリ
見付・見込 框見付 ：上下100ミリ以上・タテ90ミリ以上／ドア厚 50ミリ以上
枠見付25ミリ以上／枠見込100ミリ以上
ガラス 耐熱強化ガラス 8・10・12ミリ
仕上げ スチール・ステンレス

特長

・ 防火性能と耐衝撃性能を兼ね備えた耐熱強化ガラス（パイロクリア）を使用。
・最大寸法　W1,100ｘＨ2,700
・ドアを軽量化
・扉本体の框部分には押縁がなく、シンプルな扉を実現
・コンシールドタイプのドアクローザーも選択可能
・ＳＡＴ仕様
・ドアボトムも選択可能
・飛散防止フィルム貼りも選択可能
・枠表面仕上げは、塗装・ステンレスが可能

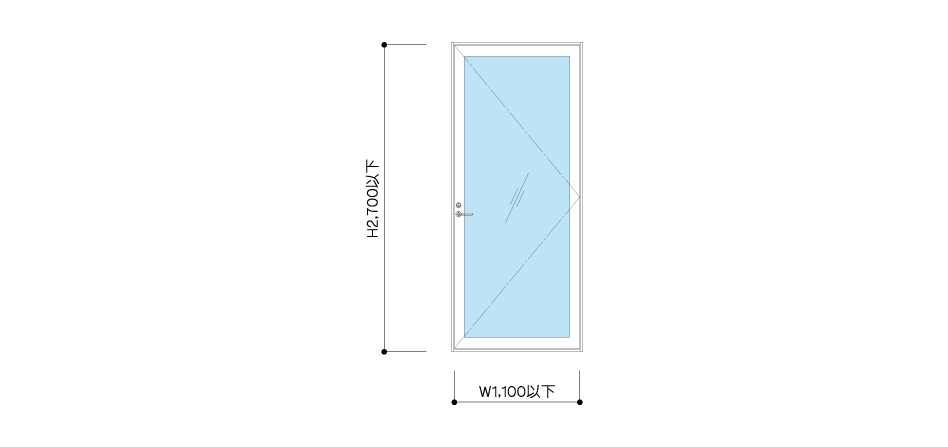

姿　図

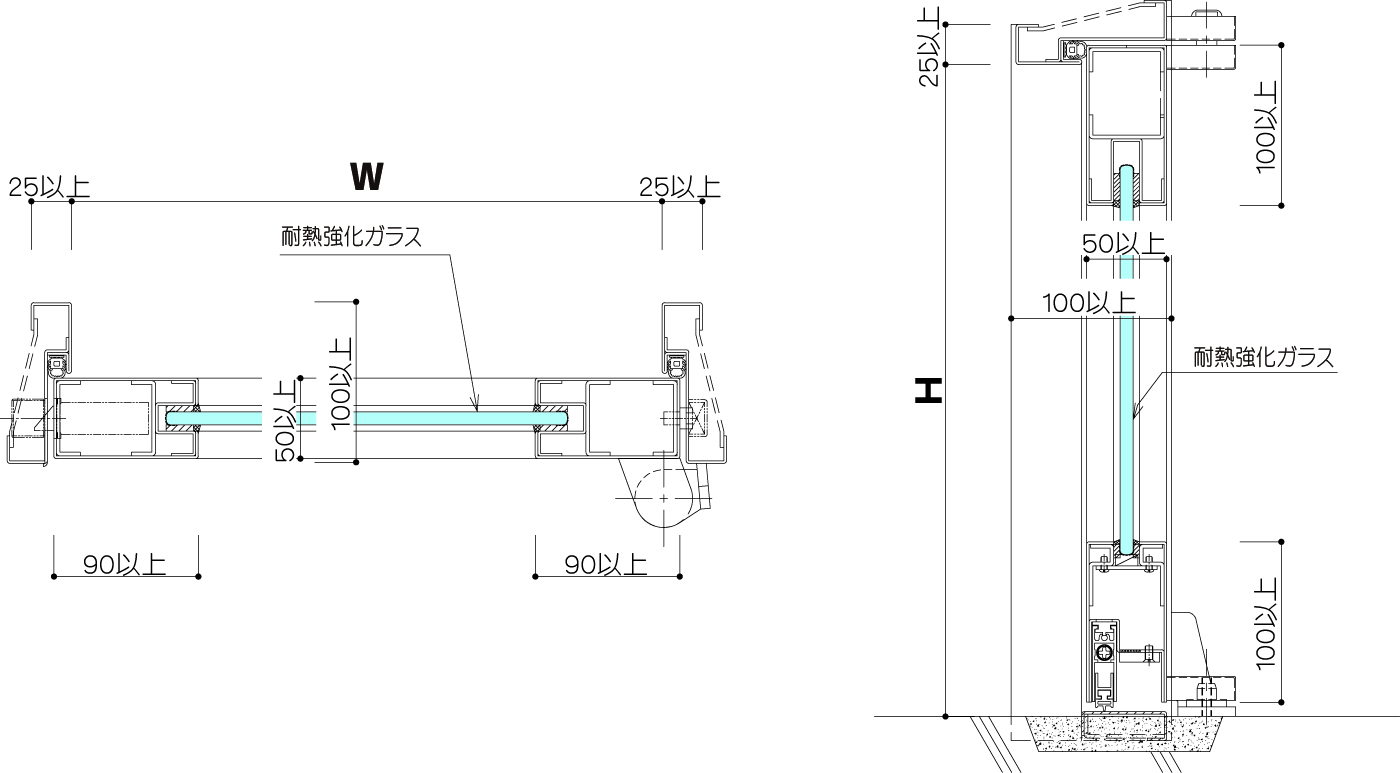

断　面　図

片開きドア　EA-0580
最大寸法 W 1,100 × H 2,700
框見付 上下：100以上・タテ：90以上
ドア厚 50以上
枠見付 25以上
枠見込 100以上

（単位mm）
